一、适用范围 本产品适用于额定电压35kV及以下交联聚乙烯绝缘阻燃电力电缆适宜敷设在宾馆、车站、化工、石油平台、矿山、电站、地铁、高层建筑等对电缆有阻燃要求的场所。

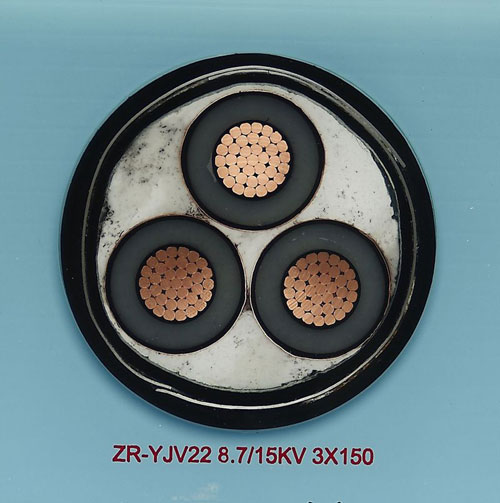

二、电缆产品结构示意图
三、使用特性 1、敷设时的环境温度不得低于0℃，电缆的落差不受限制。 2、电缆安装时允许弯曲半径：单芯无铠装电缆为20D，单芯有铠装电缆为15D；多芯无铠装电缆为15D，多芯有铠装电缆为12D。D为成品电缆外径。 3、电缆导体的长期允许工作温度为90℃，线芯短路是导体最高温度（最长持续5s）不超过250℃。
四、型号及规格 1、电缆的型号如表1. 表1 电缆的型号及名称
| 型 号 | 名 称 | |
| 铜 芯 | 铝 芯 | |
| ZR-YJV ZRA-YJV ZRB-YJV GZR-YJV | ZR-YJLV ZRA-YJLV ZRB-YJLV GZR-YJLV | 交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆 |
2、电缆的规格如表2 表2 电缆的规格
| 型 号 | 芯 数 | 电 压 kV | ||||
| 3.6/6～ 6/6 | 6/10～8.7/10 | |||||
| ZR-YJV ZRA-YJV ZRB-YJV GZR-YJV | ZR-YJLV ZRA-YJLV ZRB-YJLV GZR-YJLV | 11） | 25～800 | 35～800 | ||
| 25～800 | 35～800 | |||||
| 3 | 25～500 | 35～400 | ||||
| 25～500 | 35～400 | |||||
| 25～500 | 35～400 | |||||
| 25～500 | 35～400 | |||||
五、产品性能 1、成品电缆的电气性能符合GB/T 12706-2002标准要求。 2、成品电缆阻燃性能符合IEC 60332-3及GB/T 18380.3-2001标准中规定的A、B、C三类中任一类阻燃性能要求 3、成束电缆燃烧试验如表3 表3
| 试验项目 | 单位 | 性能要求 | ||
| 试验等级 | A | B | C | |
| 供火时间 | min | 40 | 40 | 20 |
| 每米可燃材料总容积 | L/m | 7 | 3.5 | 1.5 |
| 燃烧受影响部位长度 | m | ＜2.5 | ||
六、试验 电缆的试验项目和试验方法，除符合GB/T 12706.1-2002中的第14章～19章的规定外，还应符合本标准表4的规定。
表4 电缆的试验项目和试验方法
| 试 验 项 目 | 试 验 类 型 | 性 能 要 求 | 试 验 方 法 | |
| 阻燃特性 | A类 | T | 电缆通过燃烧，炭化部分所到达的高度不超过2.5m。 | GB/T 18380.3-2001 |
| B类 | ||||
| C类 | ||||
| 注：A类：试样根数应使每米所含的非金属材料的总体积为7L。 B类：试样根数应使每米所含的非金属材料的总体积为3.5L。 C类：试样根数应使每米所含的非金属材料的总体积为1.5L。 | ||||
七、电缆交货长度 1、成品电缆应成盘交货，允许重量不超过80kg的短段电缆成圈包装。 2、根据双方协议，允许任何长度的电缆交货。
