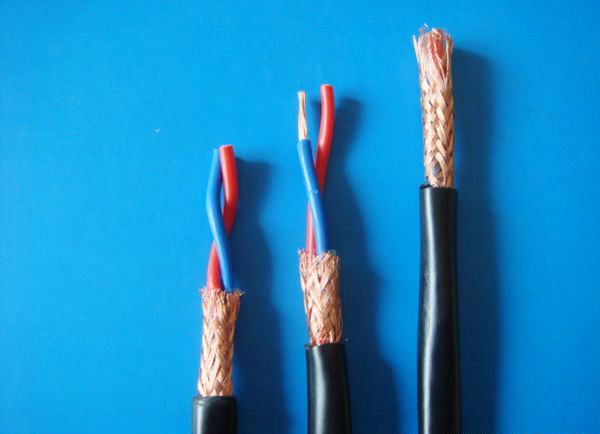

本产品适用于额定电压450/750V及以下
一、用途:
本产品广泛适用于化工和石油化学工业中等有爆炸性环境的自动化控制系统,监控回路及保护线路等各种本安电路中作为微弱信号的传输用线;该产品除具有分布参数小的特点外,还采用了加强屏蔽层,使其具有优良的抗外界电磁场干扰,抗射频干扰等性能。 二、产品型号中各字母代表意义:
1、系列代号——K
2、材料代号
铜导体——省略
交联聚乙烯绝缘——YJ
聚氯乙烯护套——V
聚乙烯护套——YY
3、按结构特性分
编织屏蔽——P
铜带屏蔽——P2
软结构——R
圆型——省略
三、产品型号,名称和使用条件。
型号 | 名称 | 使用条件 |
ia-KYPVP | 聚乙烯绝缘,聚氯乙烯护套,分屏蔽和总屏蔽本安型控制电缆 | 1.固定敷设在室内,电缆沟或管道中。 2.电缆的工作温度-20℃~65℃。 3.应与非本安型电缆分开敷设或进行有效的隔离。 |
ZR-ia-KVPVP | 阻燃聚氯乙烯绝缘,聚氯乙烯护套,分屏蔽和总屏蔽本安型控制电缆 |
2、可根据需要生产钢带铠装本安型信号控制电缆,需在型号右下角加注代号“22”,如ia-KYPVP22;
3、如需A级阻燃,应在ia之前注明ZRA。如ZRA-ia-KYPVP;
4、如需耐温105℃时应在规格前注明105;耐70℃的可省略;
5、生产范围1-24对。
例:铜芯R类结构,聚乙烯绝缘,二线组聚氯乙烯护套,有分屏蔽和总屏蔽10对1.0mm2表示为:
ia-KYPVPR-10*2*1.0mm2
四、导体结构
导体标称截面mm2 | 根数/直径(mm) | ||
A类 | B类 | R类 | |
0.5 | 1/0.8 | 7/0.30 | 16/0.2 |
0.75 | 1/0.97 | 7/0.37 | 24/0.2 |
1.0 | 1/1.13 | 7/0.43 | 32/0.2 |
1.5 | 1/1.38 | 7/0.52 | 30/0.25 |
2.5 | 1/1.78 | 7/0.68 | 49/0.25 |
五、特性参数
序号 | 性能项目 | 单位 | 性能指标 | |||||
截面 | ||||||||
0.75mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | 4 mm2 |
||||
1 | 20℃时导体直流电阻 | A,B | Ω/km | 24.5 | 18.1 | 12.2 | 7.41 | 4.61 |
R | 26.0 | 19.5 | 13.3 | 7.98 | / | |||
2 | 工作电容 | ≤pF/m | 110 | |||||
3 | 分布电感 | ≤μH/m | 1.2 | |||||
4 | 抗外磁场扰 | ≤mv | 5 | |||||
5 | 抗静电干扰 | ≤V | 1 | |||||
6 | 抗射频干扰 | ≤dB | 50 | |||||
7 | 绝缘电阻(70℃芯-芯,芯-屏) | ≥MΩ.km | 1 | |||||
8 | 电压试验(芯-芯,芯-屏) | 3.0KV/5min | 不击穿 |
电缆交货长度不小于100米,根据双方协议允许任何长度的电缆交货。
