产品名称： YGCB-HF46RP氟塑料F46绝缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆（耐高温扁平软电缆）
产品型号： YGCB-HF46RP
产品价格： 电议 特价：电议

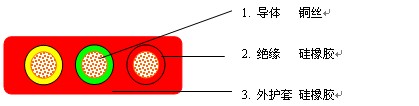

硅橡胶护套扁电缆
一：产品特点及用途
本产品采用硅橡胶作绝缘或护套材料，由于硅橡胶本身具有耐高温、耐寒、柔软、耐磨、防腐等特性，因此该电缆高温环境下电气性能稳定，抗老化性能好，使用寿命长，适合于交流1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、化工、船舶、港口等行业。
分相屏蔽硅橡胶护套扁平电缆适用于作变频器供电电缆。
二：产品执行标准
Q/HHTZH007.4
三：使用特性
1． 交流额定电压：U0/U 0.6/1KV
最高工作温度： 180℃
最低环境温度：固定敷设-60℃
2． 电缆安装敷设温度应不低于-25℃。
四：基本型号及名称 表1
|
型号 |
产品名称www.zsdianlan.com |
|
YGGB |
硅橡胶绝缘和护套镀锡铜丝移动用扁平软电缆 |
|
YGCB-VFR |
丁腈绝缘硅橡胶护套移动用扁平软电缆 |
|
YGCB-HF46R |
F46绝缘硅橡胶护套移动用扁平软电缆 |
|
YGCBP |
硅橡胶绝缘和护套镀锡铜丝编织分相屏蔽移动用扁平软电缆 |
|
YGCB-VFRP |
丁腈绝缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆 |
|
YGCB-HF46RP |
F46绝缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆 |
备注：导体线芯中铜丝可以采用镀锡。
五：代号名称和含义 表2
|
代号 |
代号含义 |
|
Y |
移动用系列 |
|
G |
硅橡胶绝缘或护套 |
|
VF |
丁腈绝缘 |
|
B |
扁型 |
|
P |
铜丝(镀锡铜丝)屏蔽 |
|
F46 |
聚全氟乙丙烯 |
六：主要技术指标
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2．20℃时绝缘电阻不小于100MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
|
线芯*标称截面(mm2) |
导体结构
(根数*直径)
mm |
电缆最大外径(mm) |
|
YGCB、YGCB-YVFR |
||
|
2*1.5 |
48*0.20 |
12.4*7.8 |
|
2*2.5 |
51*0.25 |
15.0×9.2 |
|
2*4 |
82*0.25 |
16.8×9.8 |
|
2*6 |
123*0.25 |
19.2×10.9 |
|
2*10 |
204*0.25 |
22.5×12.8 |
|
2*16 |
323*0.25 |
25.2×14.9 |
|
2*25 |
513*0.25 |
29.5×17.2 |
|
2*35 |
722*0.25 |
32.8×19.1 |
|
2*50 |
1026*0.25 |
37.6×21.5 |
|
2*70 |
1406*0.25 |
42.6×24.3 |
|
2*95 |
486*0.50 |
48.3×27.3 |
|
2*120 |
608*0.50 |
53.8×29.1 |
|
2*150 |
760*0.50 |
59.3×32.2 |
|
3*1.5 |
48*0.20 |
17.8*6.5 |
|
3*2.5 |
51*0.25 |
20.8×8.0 |
|
3*4 |
82*0.25 |
22.6×9.5 |
|
3*6 |
123*0.25 |
25.8×11.3 |
|
3*10 |
204*0.25 |
34.1×13.2 |
|
3*16 |
323*0.25 |
35.2×15.9 |
|
3*25 |
513*0.25 |
42.3×18.2 |
|
3*35 |
722*0.25 |
46.2×19.1 |
|
3*50 |
1026*0.25 |
60.8×24.0 |
|
3*70 |
1406*0.25 |
69.8×26.8 |
|
3*95 |
486*0.50 |
73.2×28.0 |
|
3*120 |
608*0.50 |
88.5×36.0 |
|
3*150 |
760*0.50 |
98.0×35.1 |
|
4*1.5 |
48*0.20 |
26.5*7.5 |
|
4*2.5 |
945*0.50 |
25.8×9.0 |
|
4*4 |
82*0.25 |
29.4×9.5 |
|
4*6 |
123*0.25 |
34.1×11.8 |
|
4*10 |
204*0.25 |
40.4×12.9 |
|
4*16 |
323*0.25 |
45.9×15.6 |
|
4*25 |
513*0.25 |
54.1×18.1 |
|
4*35 |
722*0.25 |
58.6×20.2 |
|
4*50 |
1026*0.25 |
83.0×26.5 |
|
3×4+2.5 |
82*0.25/51*0.25 |
30.6×10.7 |
|
3×6+4 |
123*0.25/82*0.25 |
31.0×12.8 |
|
3×10+6 |
204*0.25/123*0.25 |
35.0×12.9 |
|
3×16+6 |
323*0.25/123*0.25 |
41.3×15.6 |
|
3×25+10 |
513*0.25/204*0.25 |
49.1×18.1 |
|
3×35+10 |
722*0.25/204*0.25 |
64.2×20.2 |
|
3×50+16 |
1026*0.25/323*0.25 |
80.2×23.4 |
|
3×70+25 |
1406*0.25/513*0.25 |
85.3×27.2 |
|
3×95+35 |
486*0.50/722*0.25 |
97.6×29.7 |
|
3×120+35 |
608*0.50/722*0.25 |
107.1×31.9 |
|
5*1.5 |
48*0.20 |
27.5*7.8 |
|
5*2.5 |
51*0.25 |
34.0*9.4 |
|
5*4 |
82*0.5 |
39.5*10.6 |
|
6*1.5 |
48*0.20 |
33*7.8 |
|
6*2.5 |
51*0.25 |
42.9*9.4 |
|
6*4 |
82*0.5 |
44.0*10.5 |
|
7*1.5 |
48*0.20 |
34.0*7.6 |
|
7*2.5 |
51*0.25 |
43.0*9.4 |
|
7*4 |
82*0.25 |
44.0*10.6 |
|
8*1.5 |
48*0.20 |
40.5*7.9 |
|
8*2.5 |
51*0.25 |
51.0*8.8 |
|
8*4 |
82*0.25 |
55.0*10.8 |
|
10*1.5 |
48*0.20 |
47.5*7.8 |
|
10*2.5 |
51*0.25 |
62.0*9.5 |
|
10*4 |
82*0.25 |
68.2*11.0 |
|
12*1.5 |
48*0.20 |
62.5*8.5 |
|
12*2.5 |
51*0.25 |
73.0*8.5 |
|
12*4 |
82*0.25 |
83.2*11.0 |
