硅橡胶扁电缆适合于交流电压1kV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传动机械等移动设备和电器用动力传输线控制、照明、通讯线路等。本产品具有耐高温、耐寒、防腐、柔软等特性,电缆在高温环境下电气性能稳定,抗老化性能优越,使用寿命长,广泛应用于冶金、电力、化工、船舶、港口等行业。
分项屏蔽电缆适用于作为变频器供电电缆
分项屏蔽电缆适用于作为变频器供电电缆
【详细说明】

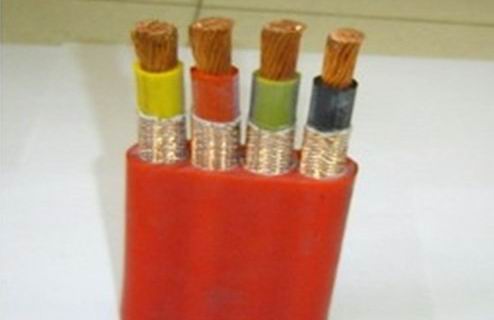

YGGBP分项屏蔽硅橡胶扁平软电缆
一、产品标准
YGGBP分项屏蔽硅橡胶扁电缆按《额定电压0.6/1 kV及以下硅橡胶扁平电缆》标准生产。同时还可根据用户需要及按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
二、产品特点及用途
硅橡胶扁电缆适合于交流电压1kV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传动机械等移动设备和电器用动力传输线控制、照明、通讯线路等。本产品具有耐高温、耐寒、防腐、柔软等特性,电缆在高温环境下电气性能稳定,抗老化性能优越,使用寿命长,广泛应用于冶金、电力、化工、船舶、港口等行业。
分项屏蔽电缆适用于作为变频器供电电缆。
三、使用特性
● 交流额定电压:U0/U:0.6/1kV
● 最高工作温度:180℃
● 电缆安装敷设温度应不低于-25℃
● 电缆的弯曲半径:无屏蔽电缆,不小于电缆外径的6倍;
有屏蔽电缆,不小于电缆外径的12倍;
四、型号及名称
型号
|
产品名称
|
YGGB
|
硅橡胶绝缘硅橡胶护套移动用扁平软电缆
|
YFGB
|
丁晴绝缘硅橡胶护套移动用扁平软电缆
|
YGGBP
|
硅橡胶绝缘硅橡胶护套镀锡铜丝分项屏蔽移动用扁平软电缆
|
YFGBP
|
丁晴绝缘硅橡胶护套镀锡铜丝分项屏蔽移动用扁平软电缆
|
五、生产范围
型 号
|
芯 数
|
标 称 截 面
mm2
|
YGGB
YFGB
YGGBP
YFGBP
|
2、3、4、3+1
|
1.5 ~ 120
|
5、4+1、3+2
|
1.5 ~ 95
|
|
6 ~ 8
|
1.5 ~ 10
|
|
10 ~ 12
|
1.5 ~ 4
|

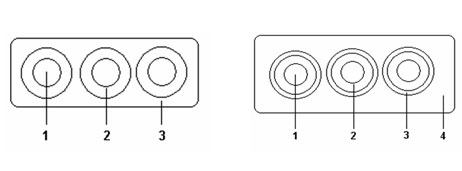

六、结构示意图
YGGB/YFGB 型电缆结构示意图 YGGBP/YFGBP 型电缆结构示意图
1 — 导体:多股软铜线或镀锡软铜 1 — 导体:多股软铜线或镀锡软铜
2 — 绝缘层:硅橡胶/丁晴 2 — 绝缘层:硅橡胶/丁晴
3 — 护套:硅橡胶 3 — 屏蔽:镀锡铜丝分项屏蔽
4 — 护套:硅橡胶
