YGGB扁电缆适用于野外线路、电器仪表、电子设备及自动化装置的电力、化工、冶金、港口、货场、矿山等行业挂缆、拖缆、安装使用。产品特别柔软、易于折叠移动、平稳不扭、且具有阻燃、耐高温、酸碱腐蚀、耐老化、抗耐高脉冲起动电流之特性。
【详细说明】

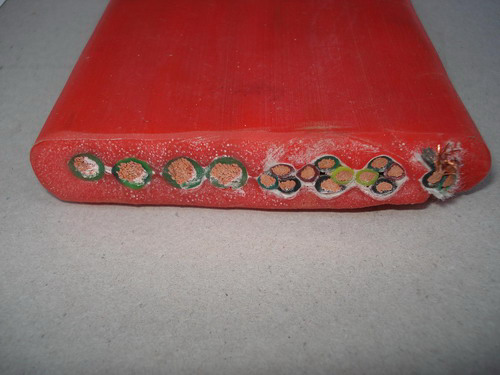

YGGB扁电缆
一.YGGB扁电缆产品用途
YGGB扁电缆适用于野外线路、电器仪表、电子设备及自动化装置的电力、化工、冶金、港口、货场、矿山等行业挂缆、拖缆、安装使用。产品特别柔软、易于折叠移动、平稳不扭、且具有阻燃、耐高温、酸碱腐蚀、耐老化、抗耐高脉冲起动电流之特性。
YGGB扁电缆适用于野外线路、电器仪表、电子设备及自动化装置的电力、化工、冶金、港口、货场、矿山等行业挂缆、拖缆、安装使用。产品特别柔软、易于折叠移动、平稳不扭、且具有阻燃、耐高温、酸碱腐蚀、耐老化、抗耐高脉冲起动电流之特性。
二.二.YGGB扁电缆使用特性
1. 交流额定电压U0/U:450/750V、0.6/1kV和6/10kV
2. 导体线芯最高工作温度:(丁晴)聚氯乙烯扁平:-40℃~70℃和-40℃~90℃;硅橡胶扁平:-60℃~200℃;乙丙扁平:-40℃~90℃。
3. 电缆经50000次弯曲:线芯不断裂。
4. 弯曲半径:不小于电缆厚度(小边长度)的10倍。
5. 加强型扁电缆能承受较大拉力(根据客户要求,抗拉力可设计为300N~8000N)
三.YGGB扁电缆技术指标
1. 导电线芯20℃最大直流电阻值
1. 交流额定电压U0/U:450/750V、0.6/1kV和6/10kV
2. 导体线芯最高工作温度:(丁晴)聚氯乙烯扁平:-40℃~70℃和-40℃~90℃;硅橡胶扁平:-60℃~200℃;乙丙扁平:-40℃~90℃。
3. 电缆经50000次弯曲:线芯不断裂。
4. 弯曲半径:不小于电缆厚度(小边长度)的10倍。
5. 加强型扁电缆能承受较大拉力(根据客户要求,抗拉力可设计为300N~8000N)
三.YGGB扁电缆技术指标
1. 导电线芯20℃最大直流电阻值
导体标称
截面积
mm2
|
20℃时最大
直流电阻
Ω/km
|
导体标称
截面积
mm2
|
20℃时最大
直流电阻
Ω/km
|
导体标称
截面积
mm2
|
20℃时最大
直流电阻
Ω/km
|
1.0
1.5
2.5
4
6
10
|
19.5
13.3
7.98
4.95
3.30
1.91
|
16
25
35
50
70
95
|
1.21
0.780
0.554
0.386
0.272
0.206
|
120
150
185
240
300
|
0.161
0.129
0.106
0.0801
0.0641
|
2. 不同环境温度载流量校正系数
-20℃
|
-15℃
|
-10℃
|
-5℃
|
0℃
|
5℃
|
10℃
|
15℃
|
1.45
|
1.40
|
1.35
|
1.30
|
1.25
|
1.20
|
1.15
|
1.10
|
20℃
|
25℃
|
30℃
|
35℃
|
40℃
|
45℃
|
50℃
|
55℃
|
1.05
|
1.0
|
0.94
|
0.885
|
0.815
|
0.745
|
0.666
|
0.577
|
3. 成品电缆耐压试验:额定电压450/750V及以下,经交流50Hz、3kV试验5min不击穿;额定电压0.6/1kV,经交流50Hz、3.5kV试验5min不击穿;额定电压6kV,经交流50Hz、21kV试验5min不击穿。
4. 阻燃型电缆的阻燃性能符合GB/T 18380规定的燃烧试验。
5. 绝缘及护套最小抗拉强度:硅橡胶、乙丙绝缘6N/mm2、聚氯乙烯绝缘10N/mm2;绝缘及护套最小断裂伸长率:150%;-40℃低温最小伸长率:20%。
四.扁电缆基本型号及说明
表1 型号及名称
4. 阻燃型电缆的阻燃性能符合GB/T 18380规定的燃烧试验。
5. 绝缘及护套最小抗拉强度:硅橡胶、乙丙绝缘6N/mm2、聚氯乙烯绝缘10N/mm2;绝缘及护套最小断裂伸长率:150%;-40℃低温最小伸长率:20%。
四.扁电缆基本型号及说明
表1 型号及名称
型 号 Type
|
名 称 Designation
|
YVVFB
|
多股细铜丝绞合聚氯乙烯绝缘,丁晴聚氯乙烯复合物护套扁平软电缆
|
YFFB
|
多股细铜丝绞合丁晴弹性体复合物绝缘,丁晴弹性体复合物护套扁平软电缆
|
YVVB
|
多股细铜丝绞合聚氯乙烯绝缘,聚氯乙烯护套扁平软电缆
|
YVGB
|
多股细铜丝绞合聚氯乙烯绝缘,硅橡胶护套扁平软电缆
|
YGGB
|
多股细铜丝绞合硅橡胶绝缘,硅橡胶护套扁平软电缆
|
YGVFB
|
多股细铜丝绞合硅橡胶绝缘,丁晴聚氯乙烯复合物护套扁平软电缆
|
YGVB
|
多股细铜丝绞合硅橡胶绝缘, 聚氯乙烯护套扁平软电缆
|
YGCB
|
多股细铜丝绞合硅橡胶绝缘,重型硅橡胶护套扁平软电缆
|
YEVFB
|
多股细铜丝绞合乙丙橡胶绝缘,丁晴聚氯乙烯复合物护套扁平软电缆
|
ZR-YVVFB
|
多股细铜丝绞合聚氯乙烯绝缘,丁晴聚氯乙烯复合物护套阻燃扁平软电缆
|
YVVFB—J
|
多股细铜丝绞合聚氯乙烯绝缘,丁晴聚氯乙烯复合物护套加强型扁平软电缆
|
YGGP1B
|
多股细铜丝绞合硅橡胶绝缘,镀锡铜丝编织屏蔽,硅橡胶护套扁平软电缆
|
备注:本表只列举主要型号,电缆可以根据阻燃(ZR)、耐火(NH)、加强型(—J)、屏蔽型(P、P1、P2、P3)等演变出更多派生型号。
表2 代号和含义
表2 代号和含义
代号
|
ZR
|
NH
|
Y
|
V
|
G
|
E
|
VF
|
含义
|
阻燃
|
耐火
|
移动
|
聚氯乙烯
|
硅橡胶
|
乙丙橡胶
|
丁晴PVC
|
代号
|
C
|
B
|
J
|
P
|
P1
|
P2
|
P3
|
含义
|
重型
|
扁平
|
加强型
|
铜丝编织
|
镀锡铜丝编织
|
铜带
|
铝塑复合带
|
备注:加强型(—J),根据客户要求,可设计其他类型特种电缆。
