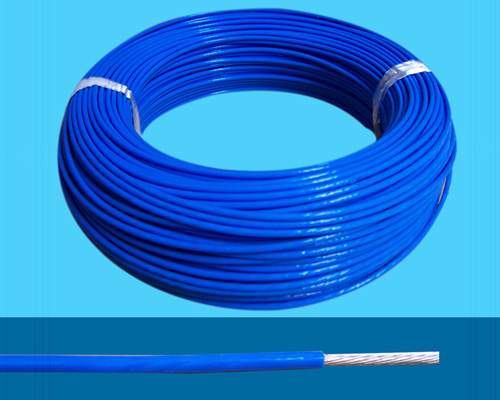

简要说明:氟塑料绝缘耐高温电缆
详细介绍:
产品标准:参照GB9330、GB/T12706、GJB773A等标准。
1、用途:
本产品适用于电厂、航空、钢铁、石油、化工等以及其他一些工作温度在150℃以下,200℃以下以下的控制、监控回路的输配电以及作电器仪表及自动化控制系统的信号传输线。。
2:使用条件:
(1)、额定电压(U0/U):耐高温控制电缆为:450/750V,耐高温电力电缆为0.6/1kV。
(2)、最低环境温度:固定敷设-40℃,非固定敷设-15℃。
(3)、敷设安装电缆时的最小弯曲半径:无铠装层的电缆,应不小于电缆外径的6倍,有铠装或铜带屏蔽结构的电缆,应不小于电缆外径的12倍,有屏蔽层结构的软电缆,应不小于电缆外径的6倍。
3、型号、名称、使用范围:见表1
表1
型 号
名 称
备 注
KFV, ZR-KFV
氟塑料绝缘105℃聚氯乙烯护套(阻燃)控制电缆
1、电缆导体长期工作温度105℃,
2、敷设在环境温度为-40~105℃的场合中。
KFVP, ZR-KFVP
氟塑料绝缘105℃聚氯乙烯护套编织屏蔽(阻燃)控制电缆
KFV22,ZR-KFV22
氟塑料绝缘105℃聚氯乙烯护套钢带铠装(阻燃)控制电缆
FV, ZR-FV
氟塑料绝缘105℃聚氯乙烯护套(阻燃)电力电缆
FV22, ZR-FV22
氟塑料绝缘105℃聚氯乙烯护套钢带铠装(阻燃)电力电缆
KFF, ZR-KFF
氟塑料绝缘和护套耐高温(阻燃)控制电缆
1、电缆导体长期工作温度200℃,
2、敷设在环境温度为-40~200℃
的场合中。
KFFP, ZR-KFFP
氟塑料绝缘和护套编织屏蔽耐高温(阻燃)控制电缆
KFF22,ZR-KFF22
氟塑料绝缘和护套钢带铠装耐高温(阻燃)控制电缆
FF, ZR-FF
氟塑料绝缘和护套耐高温(阻燃)电力电缆
FF22, ZR-FF22
氟塑料绝缘和护套钢带铠装耐高温(阻燃)电力电缆
注:① 耐高温控制电缆的导体材料可用铜芯或镀锡铜芯,屏蔽型式可用镀锡屏蔽,订货时在合同中应注明。
② 根据用户要求可生产氟塑料绝缘和护套耐高温计算机屏蔽电缆,具体技术参数另行提供。
4、产品规格:见表2~表3
表2 耐高温控制电缆
型 号
额定电压
V
导体标称截面 mm2
0.5
0.75
1.0
1.5
2.5
4
6
10
芯 数
KFV, ZR-KFV
KFF, ZR-KFF
KFVP, ZR-KFVP
KFFP, ZR-KFFP
450/750
2~61
2~14
2~10
KFV22,ZR-KFV22
FF22, ZR-FF22
7~61
4~61
4~14
4~10
注:推荐的芯数:2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61等。
表3 耐高温电力电缆
型 号
额定电压kV
芯 数
导体标称截面 mm2
FV, ZR-FV
FF, ZR-FF
FV22,ZR-FV22
FF22,ZR-FF22
0.6/1
1
1.5~300
2,3,4
1.5~240
3+1
4~240
4+1
4~185
3+2
5
1.5~185
