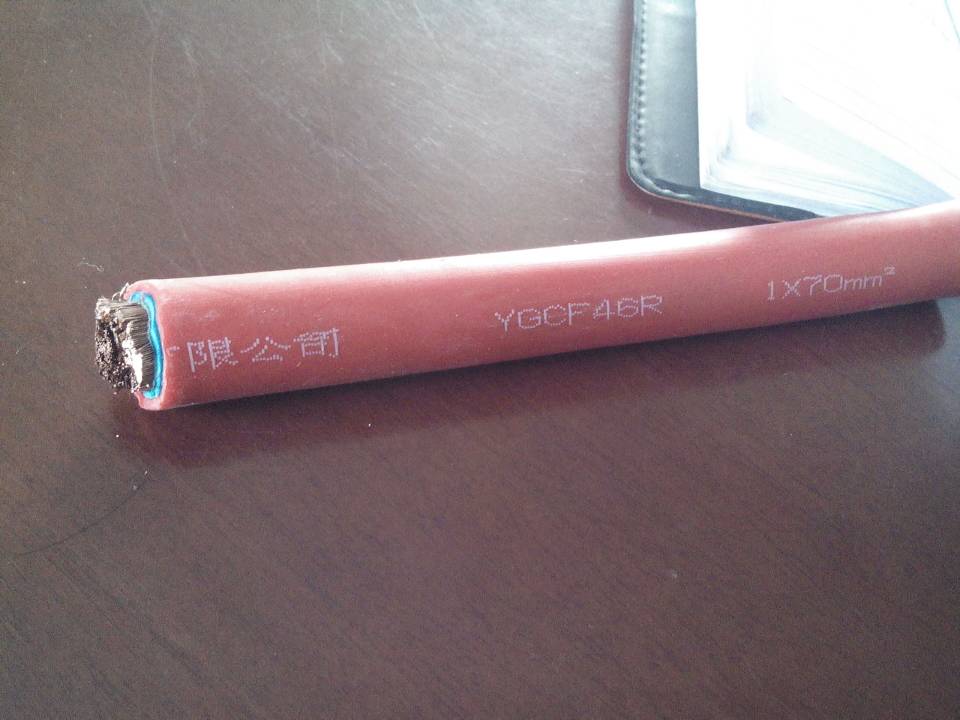

YGCF46R 1*70耐高温电缆
一:产品特点及用途
本产品适用于交流额定电压450/750V及以下移动或固定敷设用电器仪表连接线或信号传输,电缆具有较好的热稳定性,能在高温、低温、腐蚀性中保持良好的电性能和柔软性,适合冶金、电力、石化等行业具有移动耐温等特殊要求场合使用。
本产品适用于交流额定电压450/750V及以下移动或固定敷设用电器仪表连接线或信号传输,电缆具有较好的热稳定性,能在高温、低温、腐蚀性中保持良好的电性能和柔软性,适合冶金、电力、石化等行业具有移动耐温等特殊要求场合使用。
二:产品执行标准 Q/HHTZH004.2 阻燃耐火特性试验执行GB12666-90标准
三:使用特性
1. 交流额定电压:U0/U 450/750KV 最高工作温度:180℃ 2. 最低环境温度:硅橡胶护套:固定敷设-60℃,非固定敷设-20℃
3. 电缆安装敷设温度应不低于-20℃。
4. 电缆允许弯曲半径:非铠装电缆最小为电缆外径的6倍
四:其他耐高温硅橡胶电缆型号及名称
KGG | 硅橡胶绝缘和护套控制电缆 |
KGGR | 硅橡胶绝缘和护套控制软电缆 |
KGGP | 硅橡胶绝缘和护套铜丝编织屏蔽控制电缆 |
KGGRP | 硅橡胶绝缘和护套铜丝编织屏蔽控制软电缆 |
KGGRP1 | 硅橡胶绝缘和护套镀锡编织屏蔽控制软电缆 |
备注:
1、如需阻燃型硅橡胶电缆,型号前加ZR,组成阻燃电缆;
2、硅橡胶绝缘丁腈护套电缆在芯数多,截面大的情况下代替硅橡胶绝缘和护套耐热控制电缆,适用情况与硅橡胶护套电缆相似,长时使用温度为-60-105℃。
3、导体线芯中铜丝可以采用镀锡。
五:代号名称和含义
项目
|
代号
|
说明
|
阻燃特性
|
ZR
|
阻燃硅橡胶护套
|
系列代号
|
K
|
控制电缆
|
绝缘材料
|
G
|
硅橡胶
|
护套材料
|
G
|
硅橡胶
|
YVF
|
丁腈聚氯乙烯
|
|
屏蔽材料
|
P
|
铜丝编织屏蔽
|
P1
|
镀锡铜丝屏蔽
|
|
导体结构
|
A
|
单股导体
|
B
|
7股绞合导体
|
|
R
|
多股绞合导体
|
六:主要技术指标
1. 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3规定。
2.20℃时绝缘电阻不小于500MΩ/KM。
3.成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
