WDZ-BPKYJYP2,WDZ-BPKYJPYP屏蔽无卤低烟阻燃变频器用控制回路电缆

低烟无卤阻燃变频器用控制回路电缆主要用于变频器控制回路中微弱电压电流信号的控制。具有良好的屏蔽性能，其屏蔽传输阻抗在100MHz范围以内不大于1Ω/m（主回路型电缆）或100 mΩ/m（主电型电缆）。

【详细说明】
WDZ-BPKYJYP2,WDZ-BPKYJPYP屏蔽无卤低烟阻燃变频器用控制回路电缆



一、用途
变频器用控制回路电缆主要用于变频器控制回路中微弱电压电流信号的控制。
二、型号及名称、规格

三、使用特性
1、普通型电缆导体最高工作温度为70℃
    2、无卤低烟阻燃型电缆导体最高工作温度为90℃
    3、电缆的敷设温度应不低于0℃，推荐的允许弯曲半径为：
       铜带屏蔽结构的电缆，应不小于电缆外径的12倍；
       铜丝屏蔽结构的电缆，应不小于电缆外径的6倍。

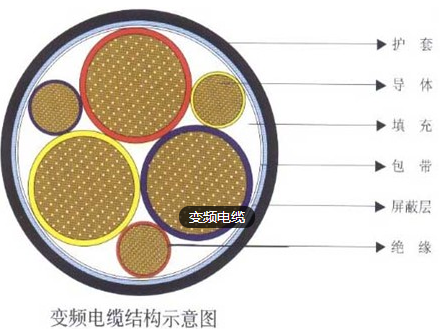

四、结构示意图



1-      导体 2-绝缘 3-屏蔽 4-隔离层 5-屏蔽 6-护套

五、低烟无卤阻燃变频电缆产品特性
    1、电缆可实现无卤、低烟、阻燃等特性。
    2、优良的屏蔽效果，可防止强电对弱电压电流信号的干扰。
    3、合理的敷设间距与有效的屏蔽接地，可减少静电偶合干扰。
