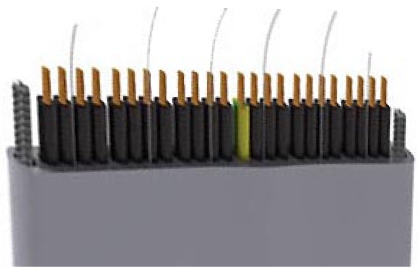

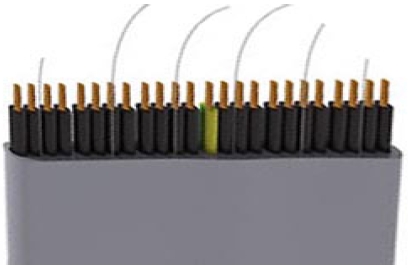

H05V3V3H6-F H05V3V3D3H6-F扁平电缆
扁平电缆用于电梯或货梯中，以及机器的快速运转部分，H05V3V3H6- F电缆没有延伸载体，可安装于运转速度不超过4.0m/ s的电梯中，自由悬挂的高度最高45米，其运送限高最大80米。对于H05V3V3D3H6- F线缆来说，如果
运转速度在4.0m/s到6.3m/s之间，要使用的电缆延伸载体，此时其自由悬挂的高度最高80米，运送限高最大150米。
运转速度在4.0m/s到6.3m/s之间，要使用的电缆延伸载体，此时其自由悬挂的高度最高80米，运送限高最大150米。
标准及认证
EN 50214, HD 359 S3, IEC 60332-1, CSA C22.2 N° 49, DIN VDE 0281 第404部分, UL 62
电缆结构
- 多股裸铜导体
- 遵循DIN VDE 0295 cl 5/6， IEC 60228 cl 5/6
- PVC T15绝缘
- 色彩编码遵循VDE 0293-308，6芯以上：带有白色数字标识黑色线芯，加黄绿接地线
- 黑色PVC TM 4护套
- 遵循DIN VDE 0295 cl 5/6， IEC 60228 cl 5/6
- PVC T15绝缘
- 色彩编码遵循VDE 0293-308，6芯以上：带有白色数字标识黑色线芯，加黄绿接地线
- 黑色PVC TM 4护套
技术特性
- 工作电压: 300/500V
- 测试电压: 2000V
- 应用时的工作温度: - 35 ℃ - +70 ℃
- 阻燃: IEC 60332 -1
- 绝缘电阻: 350 MΩ x km
- 测试电压: 2000V
- 应用时的工作温度: - 35 ℃ - +70 ℃
- 阻燃: IEC 60332 -1
- 绝缘电阻: 350 MΩ x km
 |
|
电缆参数
|
线规
|
芯数 x 导体截面积 # x mm2
|
标称外径尺寸 mm
|
标称铜的重量 kg/km
|
标称电缆重量 kg/km
|
|
H05V3V3H6-F
|
||||
|
18(24/32)
|
12 x 0.75
|
33.7 x 4.3
|
79
|
251
|
|
18(24/32)
|
16 x 0.75
|
44.5 x 4.3
|
105
|
333
|
|
18(24/32)
|
18 x 0.75
|
49.2 x 4.3
|
118
|
371
|
|
18(24/32)
|
20 x 0.75
|
55.0 x 4.3
|
131
|
415
|
|
18(24/32)
|
24 x 0.75
|
65.7 x 4.3
|
157
|
496
|
|
17(32/32)
|
12 x 1
|
35.0 x 4.4
|
105
|
285
|
|
17(32/32)
|
16 x 1
|
51.0 x 4.4
|
157
|
422
|
|
17(32/32)
|
20 x 1
|
57.0 x 4.4
|
175
|
472
|
|
17(32/32)
|
24 x 1
|
68.0 x 4.4
|
210
|
565
|
|
H05V3V3D3H6-F
|
||||
|
18(24/32)
|
20 x 0.75
|
61.8 x 4.2
|
131
|
462
|
|
18(24/32)
|
24 x 0.75
|
72.4 x 4.2
|
157
|
546
|
|
17(32/32)
|
12 x 1
|
41.8 x 4.3
|
105
|
330
|
|
17(32/32)
|
14 x 1
|
47.8 x 4.3
|
122
|
382
|
|
17(32/32)
|
18 x 1
|
57.8 x 4.3
|
157
|
470
|
|
17(32/32)
|
22 x 1
|
69.8 x 4.3
|
192
|
572
|
|
17(32/32)
|
24 x 1
|
74.8 x 4.3
|
210
|
617
|
