铝绞线及钢芯铝绞线

铝绞线及钢芯铝绞线 【简介】详细说明: 1、用途 本产品适用于架空电力线路。 2、产品标准 本产品执行与国际电工委员会IEG207-1966及IEC209-1966的规定相一致的GB/T1179-1999标准。 3、型号、名称(见表1) 型号 名称 J ...

当前栏目:电力电缆 浏览量: 时间:2014-07-23 17:42:41

详细说明:
1、用途
  本产品适用于架空电力线路。
2、产品标准
  本产品执行与国际电工委员会IEG207-1966及IEC209-1966的规定相一致的GB/T1179-1999标准。
3、型号、名称(见表1)
型号
名称
JL
钢芯铝绞线
JL/G1A、JL/G1B
普通强度钢芯铝绞线
JL/G2A、JL/G2B
高强度钢芯铝绞线
JL/G3A
特高强度钢芯铝绞线
4、产品的结构简图

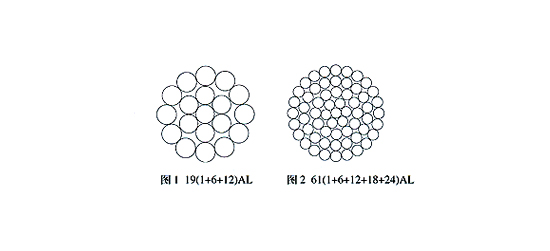

(1)、铝绞线、稀土铝绞线(见图1-2)

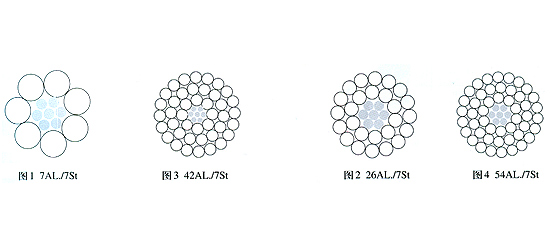

(2)、钢芯铝绞线、稀土钢芯铝绞线(见图3-6)

5、圆铝线机械性能要求

标称直径(mm)
直径偏差(mm)
抗强拉度(不小于)
20℃时电阻率(不大于)
卷绕试验
绞前
绞后
N/mm2
kgf/mm2
N/mm2
kgf/mm2
1.25
±0.025
200
20.4
190
19.4
0.028264
度样在等于自身直径的圆棒上紧密卷绕8圈,退绕6圈之后,重新紧密卷绕,用正常目力检查,铝线应不断裂。
1.26~1.50
±0.025
193
19.7
183
18.7
1.51~1.75
±0.025
188
19.2
178
18.2
1.76~2.00
±0.025
184
18.8
176
17.9
