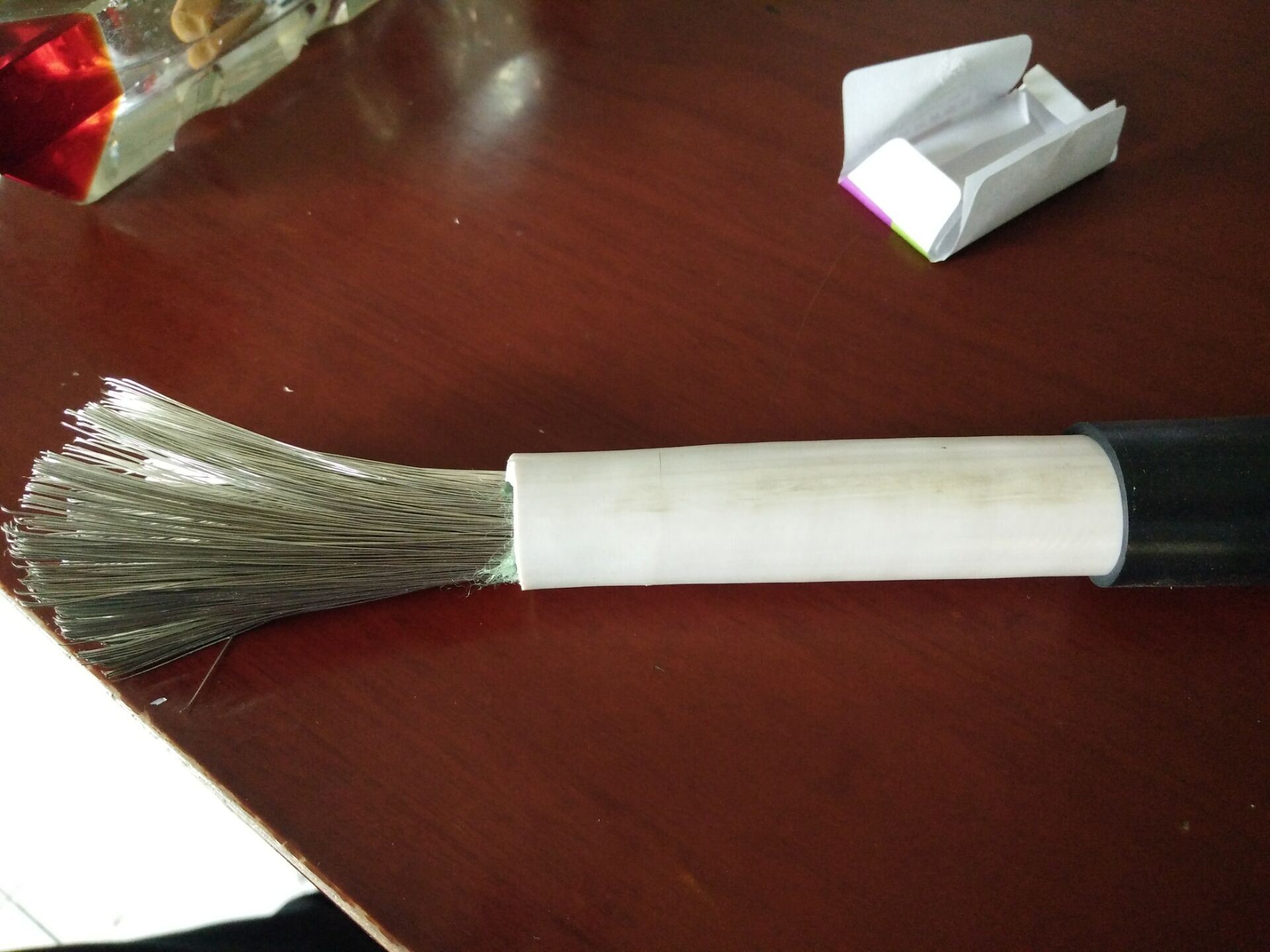

JBQ电缆JBQ电机引接线 电压;500V 750V 1000V 1140V



● 用于电机电器绕组连接并引出机壳或绕组与电机壳体上的接线柱连接电线

● 柔软丁腈双层绝缘

● 无氧铜丝或镀锡导体

● 柔软、耐磨、耐寒、耐油、阻燃

● 低温-40℃仍保持柔软

产品特性：

产品采用柔软丁腈绝缘，线缆整体具有较强的耐候性、耐环境性。

产品型号：



JB（JBF）　 铜芯丁腈聚氯乙烯复合物绝缘电机绕组引接电缆（电线）

JXN（JBQ）　铜芯橡皮绝缘丁腈护套电机绕组引接电缆（电线）

JXF（JBHF） 铜芯橡皮绝缘氯丁护套电机绕组引接电缆（电线）



应用标准：

JB6213 92 Q/12YJ 4135-2000

电缆结构：

导体：无氧铜丝或镀锡导体

内绝缘：柔软丁腈

外绝缘：柔软丁腈

最小绝缘电阻：100MΩxKM

颜色：黑色

额定电压： JBQ500V JBQ750V JBQ1000V JBQ1140V (4种电压，订购请选择)

测试电压：4000V

温度范围：

移动工作条件：-25℃~+80℃ 固定工作条件：-40℃~+80℃

最小弯曲半径：

移动工作条件：10x电缆外径 固定工作条件：6x电缆外径

 技术要求：

1、橡皮绝缘电缆（电线）导体采用镀锡铜线，导体结构符合下表及GB3956的规定

2、JF型电缆绝缘性能符合GB8815的规定，JXN、JXF型电缆绝缘性能符合GB7594.2的规定，绝缘标称厚度符合下表的规定，绝缘平均厚度不小于标称值，其最薄点厚度应不小于标称值的90%-0.1mm；

3、JXN、JXF型电缆护套性能应符合JB6213.1规定，护套的标称厚度符合下表，护套平均厚度应不小于标称值，其最薄点厚度应不小于标称值的85%-0.1mm；

4、成品电缆（电线）导电线芯直流电阻在20℃时，符合表中规定；

5、成品电缆（电线）的弯曲性能满足JB6213.1-92规定；

6、成品电缆（电线）的热效应性能满足JB6213.1-92规定；

7、成品电缆（电线）的耐溶剂性（二甲苯）满足JB6213.1-92规定；

8、成品电缆（电线）的耐浸渍漆性（双酚A环氧无溶剂浸渍漆）满足JB6213.1-92规定。
