BPGGP,BPYJVPP2系列变频器专用电力电缆
一:产品特点及用途
本产品适用于交流额定电压0.6/1KV及以下变频控制系统作供电电缆或电气连接,产品具有较强的耐电压冲击性,能经受变频时的脉冲电压,电缆具有良好的屏蔽性,并有效消除电磁干扰,降低变频电机噪音,保证系统稳定运行。广泛用于冶金、电力、石化等行业。
二:产品执行标准
Q/ZSTZH006
阻燃耐火特性试验执行GB12666-90标准
三:使用特性
1、交流额定电压:U0/U 0.6/1KV
最高工作温度:硅橡胶绝缘180℃
氟46绝缘200℃和260℃两种
聚氯乙烯绝缘70℃
交联聚乙烯90℃
最低环境温度:敷设电缆时的环境温度应不低于-40℃;聚氯乙烯护套电缆不低于0℃。
2、电缆安装敷设温度应不低于-25℃。
3、电缆允许弯曲半径:电缆最小为电缆外径的10倍
四:基本型号及名称
型号 名称
BPGGP 硅橡胶绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。
BPGGP2 硅橡胶绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。
BPGGPP2 硅橡胶绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。
BPGGP3 硅橡胶绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPGVFP 硅橡胶绝缘丁腈护套铜丝编织屏蔽耐高温变频电力电缆。
BPGVFP2 硅橡胶绝缘丁腈护套铜带绕包屏蔽耐高温变频电力电缆。
BPGVFPP2硅橡胶绝缘丁腈护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。
BPGVFP3 硅橡胶绝缘丁腈护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPFFP 氟46绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。
BPFFP2 氟46绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。
BPFFPP2 氟46绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆
BPFFP3 氟46绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPVVP 聚氯乙烯绝缘和护套铜丝编织屏蔽变频电力电缆。
BPVVP2 聚氯乙烯绝缘和护套铜带绕包屏蔽变频电力电缆。
BPVVPP2 聚氯乙烯绝缘和护套铜丝编织铜带绕包屏蔽变频电力电缆。
BPVVP3 聚氯乙烯绝缘和护套铝聚酯复合膜绕包屏蔽变频电力电缆。
BPYJVP 交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电力电缆。
BPYJVP2 交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频电力电缆。

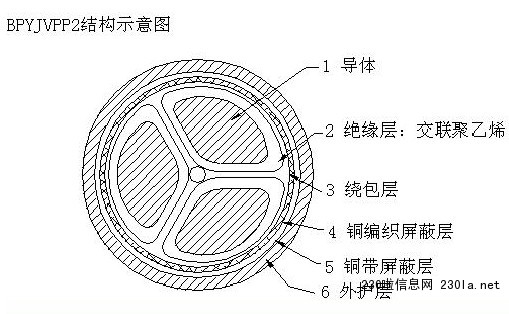

BPYJVPP2交联聚乙烯绝缘聚氯乙烯护套铜丝编织铜带绕包屏蔽变频电力电缆。
BPYJVP3 交联聚乙烯绝缘聚氯乙烯护套铝聚酯复合膜绕包屏蔽变频电力电缆。
备注:导体线芯中铜丝可以采用镀锡,阻燃型电缆型号前加ZR,软结构电缆加R。
五:主要技术指标
1、成品电缆导体直流电阻(符合GB3956规定)
2、成品电缆的绝缘电阻(20℃)氟塑料及硅橡胶绝缘应不小于100MΩ*km。聚氯乙烯绝缘应不小于50 MΩ*km。
3、成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
4、屏蔽层传输阻抗
电缆在100MHz时传输阻抗等于或小于100Ω/m。
电缆的理想屏蔽抑制系数等于或小于0.7。
