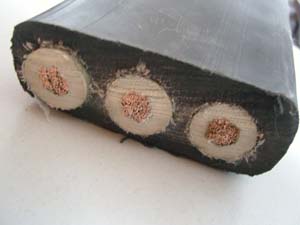

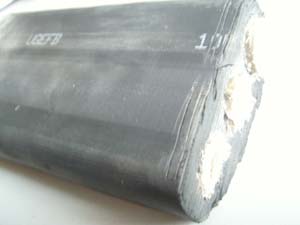

UGEFBPT露天高压橡套扁电缆类似于GKFB港口用扁平橡套软电缆产品适用于额定电压8.7/10kV及以下露天重型设备用乙丙橡皮绝缘氯丁橡皮护套高压橡套扁平软电缆。本产品为额定电压10KV移动配电装置及港口起重运输机械用铜芯橡皮绝缘橡皮护套扁型橡套软线。
技术参数
UGEFB露天高压橡套扁平电缆
产品执行标准 Product standard
《高压橡套 扁平软电缆》企业标准
用途 Application
本产品适用于额定电压8.7/10kV及以下露天掘进重型设备用乙丙橡皮绝缘氯丁橡皮护套高压橡套 扁电缆。
使用特性 Using features
3.1电缆导体最高额定温度为90℃。
3.2短路时(最长持续时间不超过5秒)电缆导体的最高温度不超过250℃。
3.3电缆允许最低环境温度:UGEFP型:—15℃;UGEFHP型:—33℃。
3.4电缆允许最小弯曲半径:用于固定设备时为6D;以自由活动方式连接时为10D;用电缆盘收放时为12D;用转向导轮时为15D(其中D为电缆直径)。
型号及名称 Type and Designation
型号 Type | 额定电压(Uo/U)kV Rated Voltage | 名称 Designation |
UGEFB | 3.6/6 6/6 6/10 8.7/10 | 露天矿用高压橡套扁电缆 |
UGEFBP | 3.6/6 6/6 6/10 8.7/10 | 露天矿用高压橡套屏蔽型扁平软电缆 |
UGFB | 3.6/6 6/6 6/10 8.7/10 | 矿用高压橡套扁平电缆 |
UGFBP | 3.6/6 6/6 6/10 8.7/10 | 矿用高压橡套屏蔽型扁平电缆 |
UGEFBPT | 3.6/6 6/6 6/10 8.7/10 | 露天矿用高压橡套铜丝屏蔽型扁平软电缆 |
UGEFHBP | 3.6/6 6/6 6/10 8.7/10 | 露天矿用高压耐寒屏蔽型橡套扁平软电缆 |
